青鳥消防酒廠火災報警系統解決方案

我國是酒類生產、消費大國，有著悠久的釀酒歷史和源遠流長的酒文化，酒類行業對經濟社會、人民生活的影響廣泛而深遠。近年來，酒廠生產規模迅速擴大，昔日小作坊式的手工生產被機械化、自動化的大規模工業化生產所取代，酒廠火災（尤其是白酒廠火災）時有發生，且后果十分嚴重，成為影響酒類行業可持續發展的突出問題。

針對白酒廠的火災危險性及工藝消防特點，青鳥消防基于工業級火災報警控制系統、數字式纜式線型感溫火災探測器、點型復合紅/紫外火焰探測器、圖像火災探測器、可燃及有毒氣體檢測系統等核心產品的技術優勢，制定了安全、可靠、適用的消防系統解決方案。

一、酒廠火災特點及對火災探測的要求

酒廠因其生產工藝及產品特性，主要火災風險區域包含易燃液體區域及爆炸危險性區域，其具有如下特點：

易燃液體區域

當易燃液體蒸氣在未與空氣形成爆炸性混合物之前，遇到明火或高溫時，會迅速形成穩定燃燒，如果客觀條件不再發生變化，這種穩定燃燒將會持續到液體燒完，燃燒面積隨液體流散面積擴大而擴大。在燃燒過程中易形成蒸氣造成二次爆炸災害，同時因液體火災流淌性、易爆炸的特點，現場人員容易因撤離不及時而造成傷亡。

爆炸危險性區域

酒廠內存在大量粉塵防爆區、氣體防爆區，爆炸災害具有時間短、威力大、造成人員傷亡多等特點，爆炸危險區應以提前預防為主要防范手段，提前預警，及時處理。《酒廠設計防火規范》 GB50694-2011要求在主要生產、儲存區域設置乙醇蒸氣探測器；粉塵、氣體防爆區域設置風機等。

針對以上特點，對火災探測器有特殊性能要求：

有效、迅速地探測流淌火，對火情進行精準定位；
對溫度異常變化情況進行監測，且具有溫度預警功能；
對火焰有較快響應速度，及早發現及早處理；
有較高的防爆及防護等級。

二、酒廠火災報警系統解決方案

系統方案

酒廠共設置一個消防控制室（可根據項目實際情況調整），兩個區域報警控制器（消防控制室的設置須結合所轄工藝廠區范圍大小，具體項目具體分析）。根據《酒廠設計防火規范》 GB50694-2011、《火災自動報警系統設計規范》GB50116-2013等設置可燃有毒氣體探測系統、防火門監控系統、電氣火災監控系統、消防設備電源監控系統、應急疏散照明系統等。

酒廠報警系統聯網如下圖：

酒廠典型場所及保護方式

根據白酒廠生產工藝特點及存在的火災風險，將酒廠劃分為三個主要火災風險區，分別為甲、乙類廠房區域、爆炸危險性區域、產生乙醇蒸氣及其它可燃有毒氣體區域。針對上述三個區域，青鳥消防結合探測器性能特點，定制有效、迅速的火災報警系統解決方案。

1、甲、乙類廠房區域

方案

根據《酒廠設計防火規范》 GB50694-20119.3.2條規定，甲、乙類生產、儲存場所宜采用感溫、感光型火災探測器、圖像型探測器或此三種探測器組合應用，火災自動報警系統設計應符合現行國家標準《爆炸和火災危險環境電力裝置設計規范》GB 50058的有關規定。

青鳥消防提供JBF4386C-IR2U-Ex三波段復合火焰探測器+VFD/SFH-JBF-DG08-Ex煙、溫、火復合圖像火災探測器組合方式進行火災探測，可有效探測大空間火災及流淌火，同時對保護區內溫度異常變化提前預警，實現及早發現及早處理。

亮點

JBF4386C-IR2U-Ex 二紅一紫復合火焰探測器

支持編址及非編址使用，可減少布線及模塊使用，施工方便、簡潔；
取得氣體及粉塵雙防爆認證，防爆標志為Ex db IIC T6 Gb（氣體防爆），Ex tb IIIC T80℃ Db（粉塵防爆），防護等級達IP67,工作溫度-40℃至75℃；
具有鏡面污染檢測功能，可應對酒廠中高溫蒸氣、氣體防爆、粉塵防爆等苛刻的環境要求；
具備4級靈敏度設置、時域+頻域復合判斷的智能算法等功能；
對火焰響應速度快。

VFD/SFH-JBF-DG08-Ex 防爆型煙、溫、火三復合圖像火災探測器

采用高清可見光和高靈敏度熱成像雙光譜成像架構，搭載前端實時融合處理技術，可實現多種維度火災特征分析，可以同時識別火災的火焰、煙霧、溫度等特征信息，能夠實現單一參數報警或多參數復合報警；
采用非接觸探測，與傳統探測器相比，響應速度快，識別率高、誤報率低，幾乎不受擾流、煙障、空氣隔阻等影響；
在監控端可顯示實時高清畫面、火點位置、報警狀態和報警信息，可精確框定并確認具體火點坐標值，有效應對酒廠內液體流淌火，便于操作人員迅速定位火點和了解火場情況；

溫度傳感器可以設置溫度預警及報警功能。溫度探測范圍可達常規-20°C～150°C，可支持-40°C～1000°C（需定制），可對酒廠內傳送帶、管道、罐區內異常溫度變化及時預警及報警，及早提醒人員進行火災風險處理；

取得氣體及粉塵雙防爆認證，防爆標志為Ex db IIC T6 Gb（氣體防爆），Ex tb IIIC T80℃ Db（粉塵防爆），防護等級達IP67。

2、乙醇蒸氣及其它可燃有毒氣體區域

方案

根據國家標準《酒廠設計防火規范》GB50694-2012 第9.3.4條要求，產生乙醇蒸氣的區域場所、如液態法釀酒車間、酒精蒸餾塔、酒泵房、灌裝車間等區域應設置乙醇蒸氣濃度檢測報警裝置。同時，氨壓縮機房應設置氨氣濃度檢測報警裝置。

青鳥消防提供可燃氣體探測器（乙醇）與有毒氣體檢測儀（氨氣）組合的探測方案，在產生乙醇蒸氣的區域設置青鳥消防VT3402可燃氣體探測器（乙醇），在氨壓縮機房設置VT3412有毒氣體檢測儀（氨氣）。

亮點

GTYQ-VT3402 工業及商業用途點型可燃氣體探測器（乙醇）

采用模塊化設計、整體隔爆結構、固定式安裝的點型可燃氣體探測器；
可以在極端惡劣環境中持續檢測，對乙醇蒸氣氣體濃度變化快速響應，實時反饋濃度變化；
防爆標志:Ex d IIC T6 Gb，防護等級IP67，可滿足乙醇蒸氣區防爆及防護等級要求。

VT3412 有毒氣體檢測儀（氨氣）

可以在極端惡劣環境中持續檢測環境中有毒氣體濃度，可對氨氣濃度實時監測，快速反饋；
其智能化處理平臺和Smart傳感器技術，支持熱插拔，并實現了傳感器互換和離線標定功能；
防爆標志：Ex d IIC T6 Gb，防護等級IP67。

3、爆炸危險性區域

方案

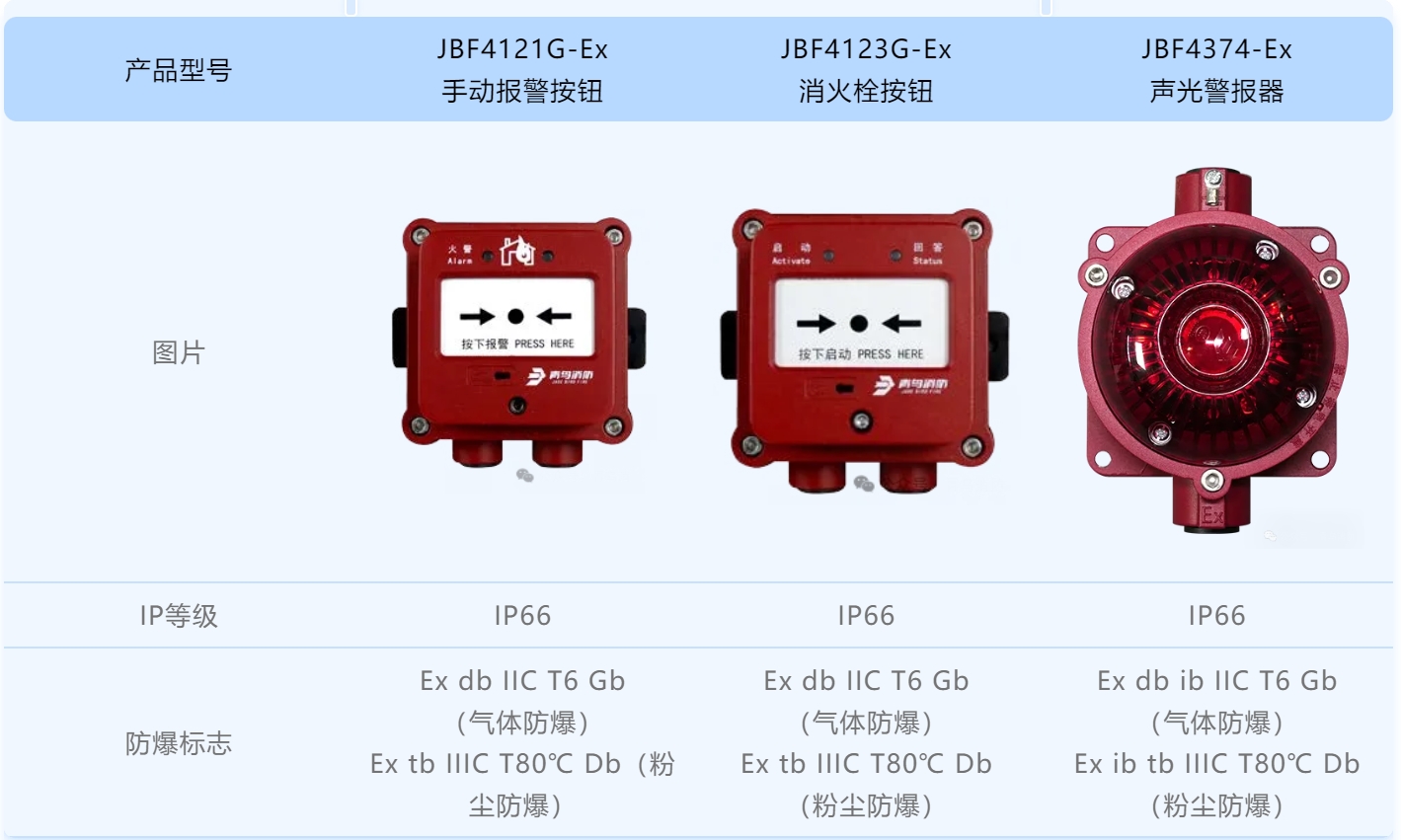

酒廠內存在大量防爆區，因現場粉塵較大，蒸氣較多，必須配備防爆型設備，如防爆手動火災報警按鈕、防爆聲光警報器、防爆消火栓按鈕等。

在爆炸危險性區域中，青鳥消防采用了隔爆型防爆手動火災報警按鈕、防爆聲光警報器、防爆消火栓按鈕，以上產品均取得氣體及粉塵雙防爆認證，防爆等級不低于Ex db IIC T6 Gb（氣體防爆），Ex tb IIIC T80℃ Db（粉塵防爆），防護等級不低于IP66，可在酒廠中對火災報警系統性能有特殊要求的區域中穩定運行。

亮點

未來，青鳥消防將不斷推動技術自主創新，聚焦產品性能及核心部件，以高質量產品不斷豐富與鞏固青鳥消防工業消防系統，面對新場景、新領域、新行業持續開拓更具挑戰性的定制化解決方案，為美好生活保駕護航，共建全球安全新未來！

近期酒廠典型業績
